閘門開度儀工作原理

閘門開度儀表可以顯示閘門開起的高度并進行上下限位控制，但需要配合閘門開度傳感器才能使用。

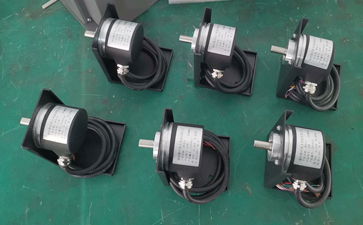

閘門開度傳感器常選用光電式、接觸式或機械式系列編碼器、外配安裝支架、聯軸器或齒輪等聯結配件。該傳感器通過聯軸器等聯結件將編碼器軸與卷揚啟閉機大滾筒軸或小齒輪軸連接，使編碼器與被測軸同步轉動，將被測軸的旋轉轉化為編碼器軸的旋轉，通過閘門開度儀表采集編碼器數值并進行換算處理為閘門實際開起高度。并達到了對被測件位移的實時測量與控制的目的。適合對各類卷揚啟閉機，螺桿啟閉機的閘門(平板門、弧形門、人字門、門機、橋機等)的起吊高度進行測量。在自動化控制中起到了至關重要的作用。
